модель: G40

Электромеханические приводы потолочной установки с самотормозящими редукторами для автоматизации секционных и подъемно-поворотных ворот площадью до 16 м².

модель: G40

Привод для больших ворот и ворот установленных на парковках небольших офисных центров. Несущий профиль из экструдированного алюминия имеет выделенные треки для цепи каретки и замка, что исключает люфты и вибрации в системе, и делает движение ворот максимально плавным. Узел натяжения цепи, мотор-редуктор и блок управления расположены с одного края направляющего профиля, что значительно сокращает время на монтаж и регулировку привода. Мощная буксировочная каретка оснащена простым и надежным механизмом разблокировки. На случай отсутствия электропитания в сети, буксировочная каретка оснащена удобной рукояткой разблокировки со шнуром. Дополнительно привод может комплектоваться тросовой системой дистанционной разблокировки.

Особенности конструкции

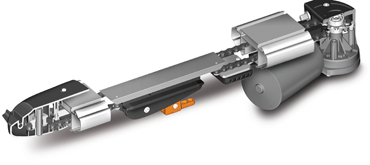

G40 в разрезе Габаритные размеры направляющей
Прочный алюминиевый экструдированный профиль Стальные элементы цепной передачи Удобная регулировка натяжения цепи

Прочный алюминиевый экструдированный профиль.

Стальные элементы цепной передачи.

Удобная регулировка натяжения цепи.

Надежная и бесшумная цепная передача Комфортная и прочная ручка разблокировки Встроенный оптический энкодер

Надежная и бесшумная цепная передача.

Комфортная и прочная ручка разблокировки.

Встроенный оптический энкодер.

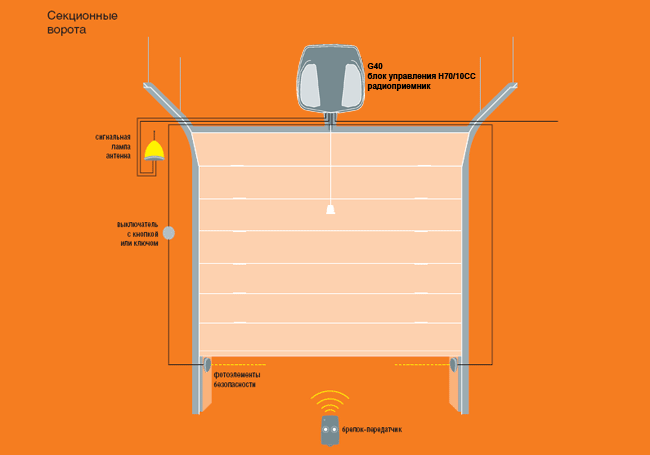

Монтажная схема G40



Модель G40/1004
KIT G40/1005
Класс защиты (IP): 40
Электропитание привода (В/Гц): ~220/50
Электропитание мотора (В): =22/27/32
Номинальная мощность (Вт): 200
Интенсивность использования (%): 50
Скорость открывания (м/мин): 5,4/7,2/9
Тяговое усилие (Н): 1000
Максимальная площадь секционных ворот (м²): 16
Масса привода с направляющей 3м (кг): 18
Масса привода с направляющей 4м (кг):: 21
Диапозон рабочих температур (°С): -25 ÷ +70
Артикул Описание
G40/1004 Корпус привода G40 с блоком управления и трансформатором без направляющего профиля и электромотора
R40/G3100M Цельная алюминиевая направляющая серии G40 длиной 3 м с цепной системой буксировки каретки с предварительно смонтированным электромотором и кареткой
R40/G4100M Цельная алюминиевая направляющая серии G40 длиной 4 м с цепной системой буксировки каретки с предварительно смонтированным электромотором и кареткой
KIT G40/1005 Комплект: G40/1005 – 1 шт., встраиваемый радиоприемник H93/RX22/I – 1 шт., брелок H80/TX22 – 1 шт.
RL654 Комплект принадлежностей с тросом для внешней дистанционной разблокировки буксировочной каретки
RL655 Комплект принадлежностей с тросом и рукояткой, защищенной ключом, для внешней дистанционной разблокировки буксировочной каретки
LT314 Пара дополнительных подвесов 420 мм для направляющей потолочного привода

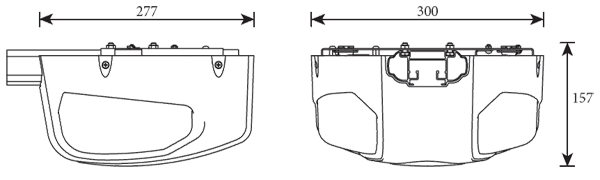

Габаритные размеры G40

Пределы использования

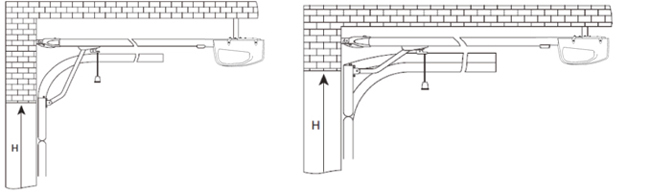

Пределы использования G40

  Секционные ворота стандартный подъем, высота Н (м) Секционные ворота пониженный подъем, высота Н (м)
R40/G3100M 2,30 2,40
R40/G4100M 3,30 3,40
